Placa de pedágio

Em um dos meus estágios tive o privilégio de poder trabalhar em quase todas as etapas de um projeto, dessa forma fiz parte da elaboração e construção de quatro suportes que formam instalados na rodovia SP127 próximo a Tatuí.



A sua construção surgiu da necessidade que o cliente tinha em ter um suporte para o radar do (sem parar), que o mantivesse seguro a uma altura em que ele ficasse sobre os veículos que transitavam na rodovia.

Com essas informações o projeto teve inicio, foram calculadas todas as forças climáticas que ele poderia sofrer, pela necessidade do suporte ficar exposto ao tempo ele foi galvanizado depois de construído  recebeu uma cobertura de chapa.

O projeto foi finalizado e instalado no prazo.

  Abaixo segue o vídeo do projeto com mais detalhes.

.

Torre de telecomunicação.

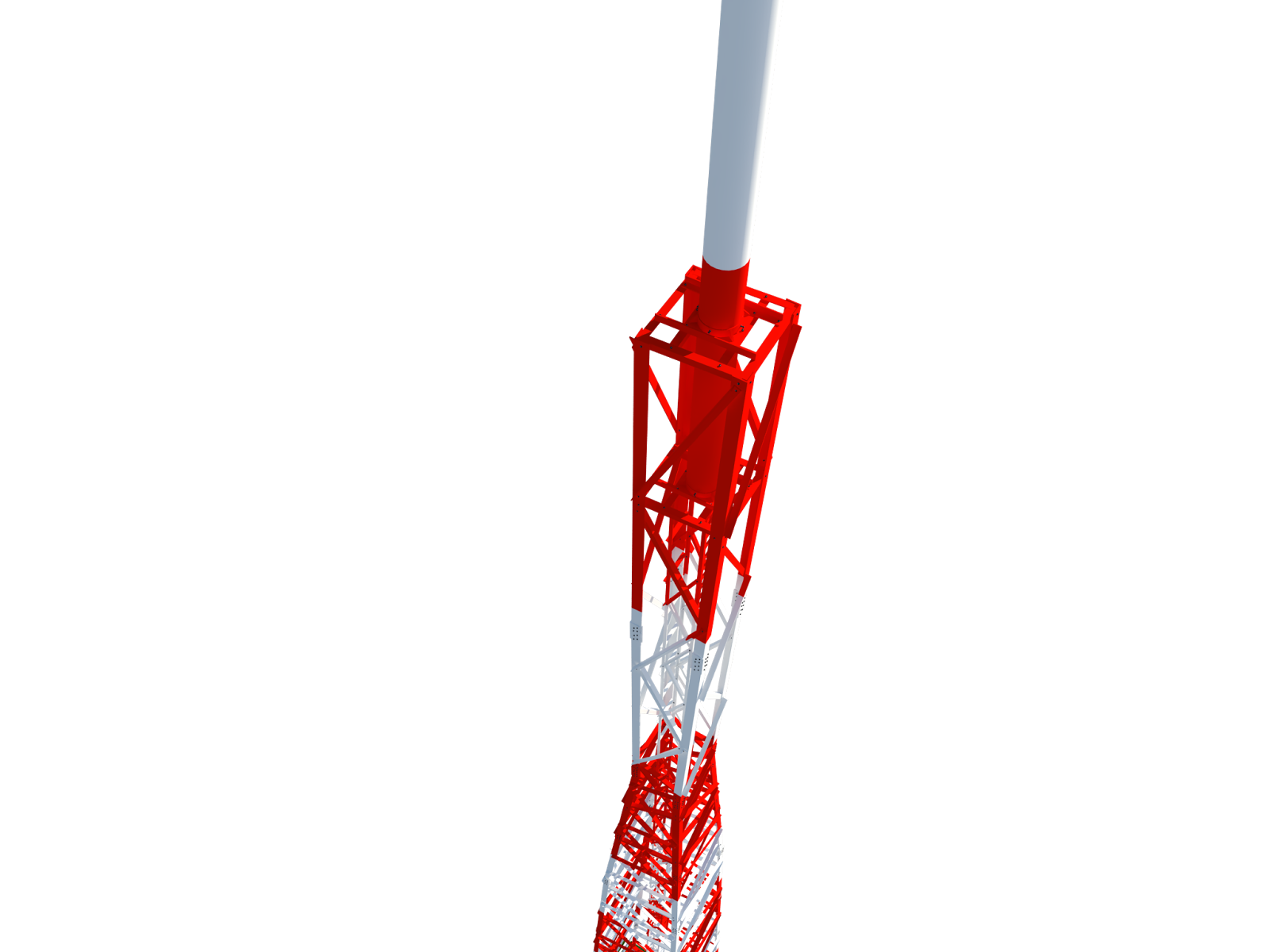

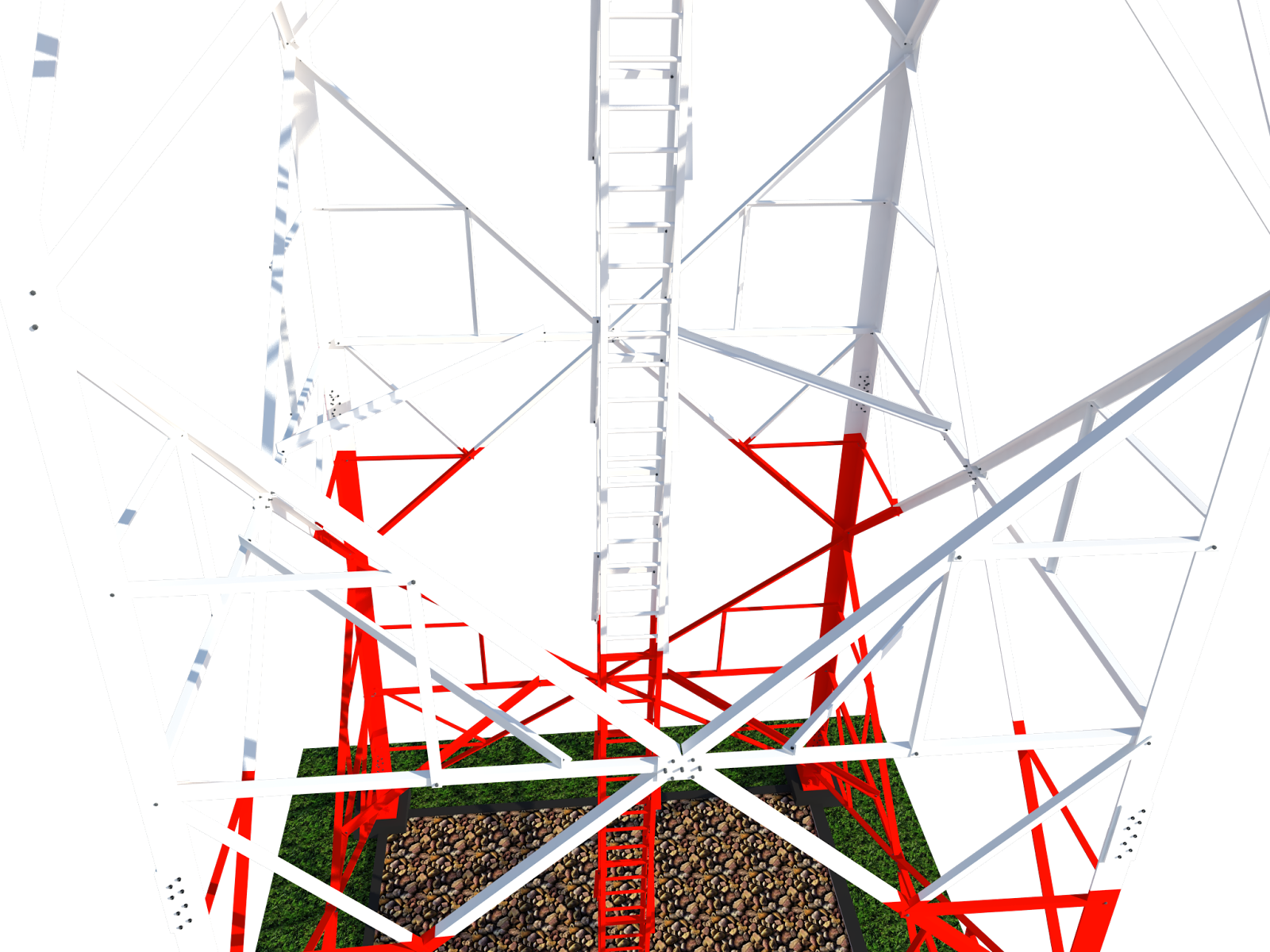

A torre que desenhei  foi criada em 2d no AutoCAD produzida no sketchup, renderizada no Vray e calculada no Metálicas 3D.

Tudo isso foi feito para que ela fique mais segura após sua construção.

As Torres são tipicamente, estruturas altas concebidas para suportar antenas de telecomunicações e Radiofusão, incluindo televisão. Elas estão entre as mais altas das estruturas feitas pelo homem. Estruturas semelhantes incluem torres de transmissão e torres para aero-geradores.

Essa torre possui 65 metros de altura.

Estrutura de aço

A estrutura de aço é a forma mais comum de construção. Ela oferece grande força, baixo peso e resistência ao vento, e economia na utilização de materiais. Grades de seção transversal triangular são as mais comuns, e reticulados quadrados também são amplamente utilizados.

Quando construída com uma torre, a estrutura pode ser de lados paralelos ou cone sobre parte ou toda a sua altura. Quando construído com várias seções que afunilam exponencialmente com a altura, como foi o caso deste desenho.

  Abaixo segue o vídeo do projeto.
